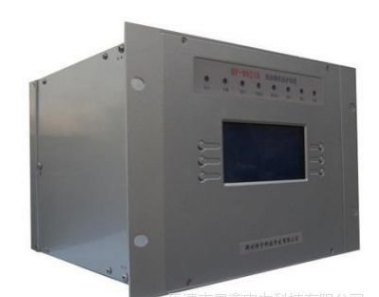

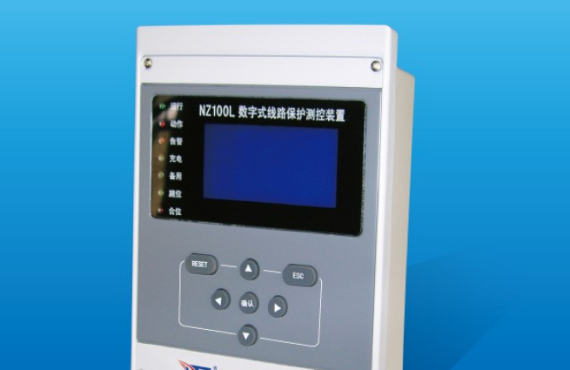

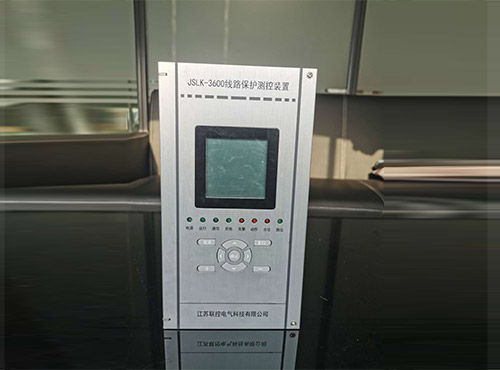

一、中低压保护测控装置介绍
保护测控装置集保护、测量、控制、监测、通讯、事件记录、故障录波、操作防误等多种功能于一体。既可以和系列综合操作系统配合完成变电站控制、保护、防误闭锁和当地功能，还可以独立成套完成110kv及以下中小规模无人值守变电站或者作为220kv及以上变电站中、低压侧的成套保护和测量监控功能。既可以就地分散安装，也可以集中组屏。是构成变电站、发电厂厂用电等电站综合自动化系统的理想智能设备装置。
二、中低压保护测控装置特点
1、通用化平台设计。
2、标准化保护元件设计和图形化编程。
3、在低压系统中率先采用双以太网。
4、保护信息表达清晰，方便维护。
5、测试方便，可扩展性强。
三、中低压保护测控装置功能
1、开关量采集：完成变电站开关量的采集，并将开入变化以状变位及事件顺序记录的格式传至上级调度。
2、测量功能：采用交流采样或直流采样方式，完成变电站模拟的测量。
3、控制功能：安装SBE (选择、返校、执行）模式，完成对设&的控制功能。
4、脉冲量采集功能：具有能对外部脉冲输人进行计数。
5、通信功能：能和总控通信，也可与其他厂家智能系统进行通。
6、事件记录：对遥信得SOE、遥控操作、装置事件保存记录。
四、中低压保护测控装置设计
1、冗余设计：变压器主保护采用保护+启动cpu的冗余设计，避免了单一硬件损坏造成的保护误动作，差动保护原理成熟并具有很好的抗ta饱和能力，能有效防止区外故障ta饱和引起的差动保护误动作。
2、分布式设计：装置集保护、测控、通信功能等功能为一体，按间隔分配功能，既可以集中组屏安装，也可以分散安装在开关柜上，简化了控制回路设计，节省了大量的二次电缆，既节省了投资，又提高了可靠性和可维护性、降低了事故隐患。
3、标准化设计：装置采用4u标准机箱，流行的模块化后插拔式结构，电路设计通用性强，互换性好。可维护性好，技术升级方便。主板引入先进的工业实时多任务操作系统，具备良好的软件平台，采用开放式规约库型式，大大提高互联能力。
五、中低压保护测控装置安装注意事项
1、安装前应检查漏电断路器铭牌上的数据与使用要求是否一致。
2、安装时不要太靠近大电流线和交流接触器。
3、漏电断路器动作电流大于15mA时，其所保护的设备外壳要可靠接地。
4、应充分考虑供电线路的供电方式、电压以及系统的接地形式。
5、安装具有短路保护的漏电断路器，必须保证有足够的飞弧距离。
6、组合式漏电断路器外部连接的控制回路，应使用铜导线，截面积不小于1.5m㎡。
7、安装漏电断路器后，不能拆除原来低压线路或设备原来的接地保护措施，同时断路器负载侧中性线，不得与其回路公用，以免误动作。
8、安装时必须严格区分中性线和保护接地线。三极四线式和四极式漏电断路器的中性线应接在断路器中，经过断路器的中性线不能再作为保护接地线使用，也不能重复接地或接电气设备外壳。而保护地线不得接人漏电断路器内。
9、漏电断路器的保护范围应为独立回路，不能与其回路有电气上的连接。漏电断路器不能并联使用保护同一线路或电气设备。
10、安装结束后，应操作试验按钮，检查漏电断路器是否能可靠动作。
