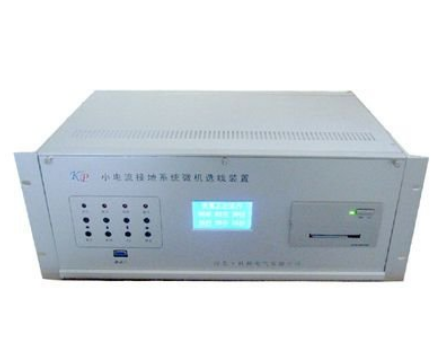

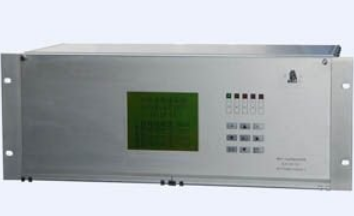

小电流选线全称小电流接地选线装置，简称小电流。是一种电力行业使用的保护设备。该设备适用于3KV－66KV中性点不接地或中性点经电阻、消弧线圈接地系统的单相接地选线。

用于电力系统的变电站、发电厂、水电站及化工、采油、冶金、煤炭、铁路等大型厂矿企业的供电系统，能够指示出发生单相接地故障的线路。

在小电流系统中正常情况下系统的三相电压是对称平衡的，相位角也是相差120°，三相对地的电容也是一样的，自然流入零序互感器的零序电流就接近为0。当线路某处发生单相接地故障时，开口三角电压就会产生，就会生成零序电压。

此时系统各个零序互感器就会有零序电流通过，但是流过故障处和非故障处的零序电流大小和方向不同，因此可以通过判断零序电流的大小和方向来判断故障点。

1、该装置可记忆瞬间接地信息，能够区分母线接地和出线接地，还可配置通信接口将各种故障信息传送至有关部门，为现场运行人员提供了极大的方便。

2、中性点不接地的小电流系统或中性点经大电阻或消弧线圈接地的小电流系统。

3、母线段数不大于四段，线路出线回路总数不大于44路。

1、户内使用，并且室内通风良好。

2、运行环境温度：-20℃-50℃。

3、储存环境温度：-25℃-70℃。

4、湿度：较大湿度90%，表面无凝露。

5、防护等级：IEC529-P53。

6、海拔：<2000M。

7、大气压力： 80～110Kpa。

8、周围介质无导电尘埃与导致金属或使绝缘损坏的腐蚀性气体、霉菌等。

1、接入装置的零序电流的数量不少于三条。

2、零序互感器的型号及接线方式、极性一致。
