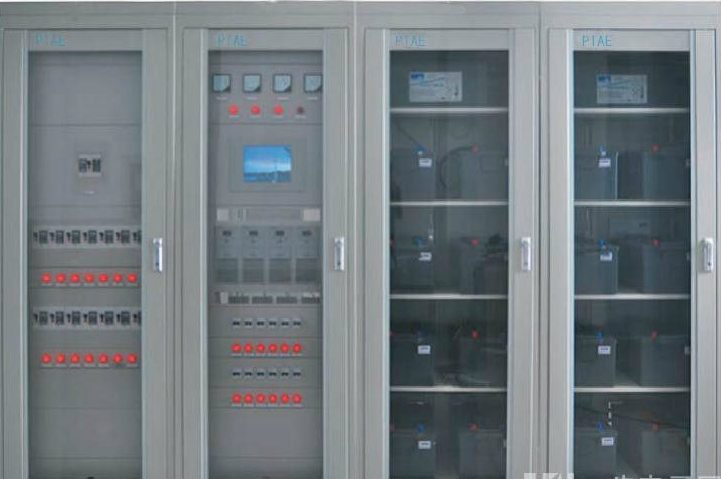

一、直流屏介绍
直流屏的调试，接通交流电源测试交流双电源切换装置是否工作正常，双电源切换装置的下口电压是否正常。交流部分测试正常后，依次闭合充电模块的交流开关，观察模块是否正常启动并测量模块输出电压和极性。充电模块启动正常并输出电压和极性正确后，接通电池组开关及各母线开关，测量电池组开关下口、合母、控母电压和极性是否正确，并观察电压表计是否方向打反。
二、直流屏特点
1、高可靠性：采用开关电源的模块化设计，N+1热备份。充电模块可以带电热插拔，平均维护时间大幅度减少。动力母线和控制母线可以由充电模块单独直接供电，可以通过降压装置热备份。
硬件低差自主均流技术，模块间输出电流较大不平衡度优于5%。可靠的防雷和电气绝缘措施，绝缘监测装置能够实时监测系统绝缘情况，确保系统和人身安全。系统设计采用IEC，UL等国际标准，可靠性与安全性有充分保证。
2、高智能化：监控模块采用大屏幕液晶汉字显示，声光告警。可通过监控模块进行系统各个部分的参数设置。模块具有平滑调节输出电压和电流的功能，具备电池充电温度补偿功能。具有多个扩展通讯口，可以接入多种外部智能设备（如电池测试仪、绝缘监测仪装置等）。
现代电力电子与计算机网络技术相结合，提供对电源系统的“遥测、遥控、遥信、遥调”的支持，实现无人值守。蓄电池自动管理及保护，实时自动检测蓄电池的端电压、充电放电电流，并对蓄电池的均浮充电进行智能能控制，设有电池过欠压和充电过流声光告警。
三、直流屏分类

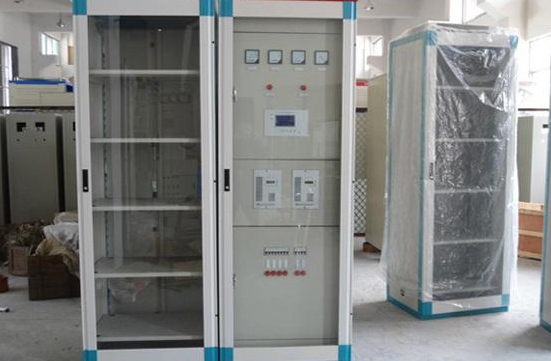

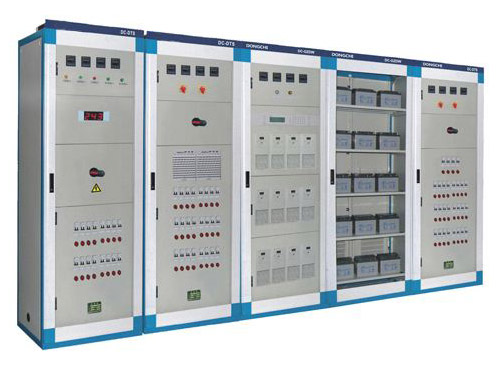

1、落地式直流屏
（1）分布式直流屏采用开关电源的模块化设计，N+1热备份。
（2）分布式直流屏充电模块可以带电热插拔，平均维护时间大幅度减少。
（3）分布式直流屏动力母线和控制母线可以由充电模块单独直接供电，可以通过降压装置热备份。
（4）分布式直流屏硬件低差自主均流技术，模块间输出电流较大不平衡度优于5%。
（5）分布式直流屏可靠的防雷和电气绝缘措施，选配的绝缘监测装置能够实时监测系统绝缘情况，确保系统和人身安全。
（6）分布式直流屏系统设计采用IEC（国际电工委员会），UL等国际标准，可靠性与安全性有充分保证。
2、壁挂式直流屏
（1）壁挂式直流电源屏适合小型开关站、小型用户变电站及小型10KV变电站系统采用一体化设计思想，由整流模块、监控模块、降压单元、配电单元和电池安装箱构成。
（2）壁挂式直流屏具有体积小、结构简单、独立构成系统等特点。监控模块采用LCD汉字菜单显示，对系统监控和电池自动化管理功能完善。
（3）壁挂式直流具有与自动化系统连接四遥接口，提供RS232和RS485两种通讯接口选择，提供RTU、CDT、MODBUS三种通讯规约选择。
四、直流屏蓄电池维护方法
1、若有蓄电池漏液现象，应及时查找原因并处理，以免影响蓄电池的绝缘。
2、电池液面若远离上液面线，应及时补加蒸馏水。
3、充浮状态下，蓄电池是不发热的，若有发热现象应及时处理。
4、检查蓄电池组的连接点，接触是否严密，有无氧化，并涂些凡士林油。
五、直流屏调试方法
1、首先检查一次和二次回路接线是否正确-主要是查致命错误，比如说弱电接口接上强电了，应该接入直流信号却接入交流信号了，还有就是短路问题。
2、避免了以上的原因，断开所有的断路器和保险，接通交流电源，测试交流双电源切换装置是否工作正常，双电源切换装置的下口电压是否正常。
3、交流部分测试正常后，依次闭合充电模块的交流开关，观察模块是否正常启动并测量模块输出电压和极性。
4、充电模块启动正常并输出电压和极性正确后，接通电池组开关及各母线开关，测量电池组开关下口、合母、控母电压和极性是否正确，并观察电压表计是否方向打翻。
5、一次接通馈出开关，分别测量馈出开关对应的端子电压和电压极性是否正确。
6、上述内容为一次回路的调试，上述步骤测量调试完毕后，接通监控电源。
7、监控上电后，观察监控显示是否正常和各个检测模块是否工作正常。
8、监控装置通电正常后，首先查看监控显示器上的报警信息，如果有报警信息，则按照报警信息查找相关问题，如没有，则查看监控装置显示的电压值、带上负载的电流值、开关量信息等。
9、监控上的主要模拟量、开关量信息经查看并测试正常后，开始测试直流母线的绝缘报警及支路接地阻值，一般220V系统可以用25-100K电阻测试，110V系统可以用7-100K测试。
10、电池巡检测试，建议将规定路数的电池都接入电池巡检，测试整体性能，如现场条件不够，可以拿单节电池依次测试。
至此为止，调试完毕，剩下的就是检查元器件安装紧固、导线与元器件是否有松动及工艺问题了。
