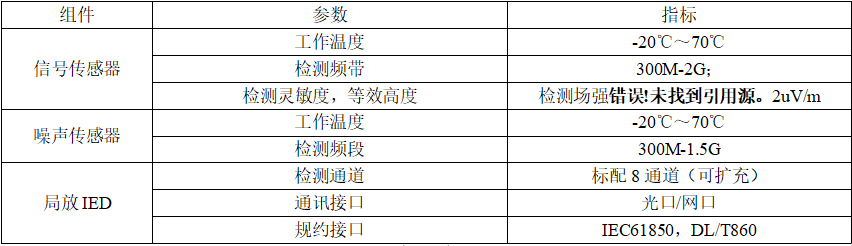

JSLK-3091 GIS局部放电在线监测系统由前端信号传感器、噪声传感器、现场采集单元、局部放电在线监测主IED和后台分析软件组成。系统可实现对110KV及以上电压等级GIS运行工况局放水平的在线监测，分析并判断设备运行状态，及时发现故障隐患，为状态检修提供参考依据。

1、加装全向噪声传感器，实时监测GIS周围环境噪声水平，配合信号传感器可以实现同步脉冲对比降噪，提高监测效果。

2、自主专利【实用新型专利，专利号：ZL 2017 2 1208310.8】的人手孔式局放检测传感器，实现GIS局放内置式测量，检测灵敏度高，抗干扰能力强。

3、脉冲聚类分离干扰抑制算法：当设备内部存在多处放电缺陷，或在设备高压出线的套管端部或邻近区域存在放电干扰时，传感器检测到的多源叠加信号会使其统计特征消失，造成无法进行正确的诊断。采用双通道同步脉冲聚类对多源放电进行分离，解决复杂多发问题。

4、智能诊断算法和完善的故障库：采用故障类型分层识别的理念，每一层识别辅以专用的识别特征量组，大大提高了故障识别准确率。

1、局放高频传感器安装与一次设备无任何电气接触，不会产生爬电现象，影响一次设备的绝缘。

2、装置设计有专用的背景噪音检测通道和噪音传感器，可抗现场复杂的电磁干扰环境，杜绝误报事故的发生。

3、装置采用并行同步采样方式，保证同主机全部通道采样的同步和背景噪音参考同步性，提高了采样速度和局放信号的甄别高可靠性。

4、装置设计固化了1000条局放数据库和500条噪音数据库，为现场实时监测数据提供了丰富的比对数据库，使系统报警准确率达到98%以上。

5、装置设计有局放信号幅值监测、信号可信度监测、信号密度监测三大判定算法，做到局放发展趋势预判。

6、无源无线传感器采用高精度的总线传感器，取电及安装方便，不会安装改变一次设备的绝缘。

1、UHF局放传感器，避开低频噪声干扰，有效提高信噪比。

2、多个传感器在不同位置进行检测，全面了解设备内部的放电情况，并能通过比较传感器之间的信号对缺陷位置进行定位。

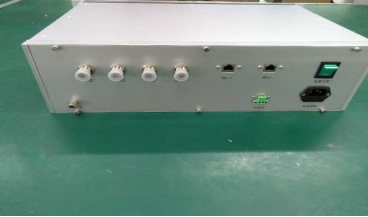

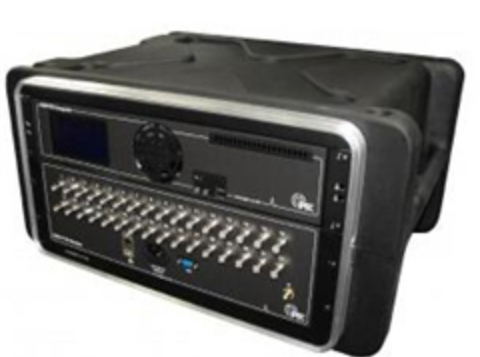

3、局放IED可进行本地化采集，显示，分析，报警。

4、局域网组成分布式监测系统，实现所有传感器的同步采集，并多通道实时显示各类Q-Φ、N-Φ等各类二维图谱和PRPS、PRPD等三维图谱。

5、提供脉冲识别、特征谱图分析等多种抗噪手段，较大限度抑制各种干扰。

6、通信方式符合国网DL/T860（IEC61850）标准。

7、使用数据统计和智能诊断技术，对所有历史信号进行分析，给出高置信度的诊断结论。
