避雷器在线监测系统是现在很多配电站都会应用的系统，因为工作环境的特殊要求，对于雷电之类的防范措施要做的很到位才能保障站点的正常运作，那么这个监测系统由哪些结构组成呢？分别是避雷器计数器、数据汇聚节点、数据接入节点、以及数据接收单元等等几个方面。在文章中，小编就围绕着它的组成结构，以及选择避雷器在线监测系统的原因这两方面来给大家做一个详细的介绍。

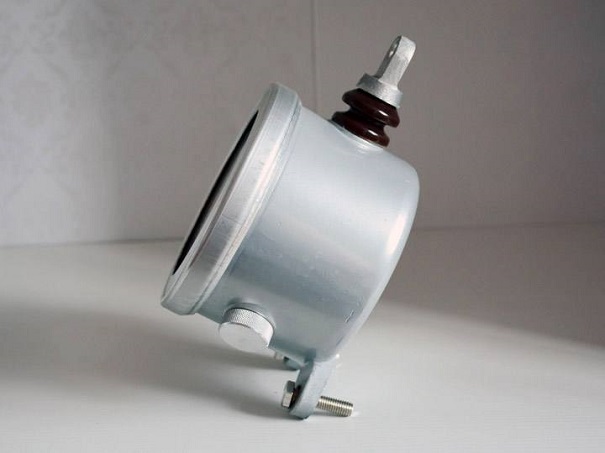

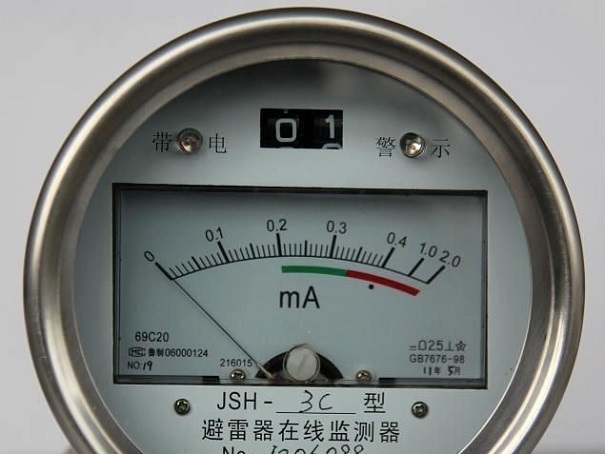

　　1、避雷器计数器

　　避雷器计数器的优势就是不需要工作电源，利用避雷器泄露的电流获取能量从而驱动电路工作。通讯采用无线通信方式，通过安装有符合泛在电力物联网要求的微功耗通讯模块，以LoRa无线通讯方式将避雷器状态感知信息上传至数据接收装置。

　　2、数据汇聚节点

　　应用于变电站泛在电力物联网建设，通过LoRa无线通讯模块接收避雷器计数器发送的实时数据。接收到数据后进行数据过滤及初步故障判断告警，并将结果数据通过LoRa转发至数据接入节点边缘代理。

　　3、数据接入节点

　　数据接入节点是泛在电力物联网感知层的核心设备，是区别于传统状态监测项目建设的关键所在。传统状态监测项目是对某一类状态信息进行监测或展示，而避雷器在线监测系统的接入节点是实现“数据一个源”和“统一接入、边缘智能、共享共用”的关键设备。

　　4、数据接收单元

　　适用于没有安装接入节点的变电站，接收单元安装有LoRa低功耗组网通讯模块，接收源避雷器计数器发送的实时数据。接收单元输出接口安装有国网安全加密芯片，通过内网接入总部的安全接入平台，从而将数据送入避雷器在线监测系统。

　　1、以往变电站发生雷电接闪后，不知道雷电的峰值、能量、接闪时间、是直击雷还是感应雷，避雷器在线监测系统的应用就解决了这些困惑，能够及时获得一手的雷击数据，数据保存到服务器同时进行报警。

　　2、以往变电站每周人工巡查3次避雷器的运行状态，检查雷击次数和全电流。现在避雷器在线监测系统能够实时对避雷器进行监控，监测避雷器全电流和阻性电流，雷击的峰值、雷击类型、能量、极性、发生时间，节省了人工巡查的步骤。

　　3、避雷器在线监测系统对接地网的电阻进行监控，每天测试一次数据，通过数据分析以判断地网腐蚀情况，并且得出的数据比人工数据要更加的精确有效。

　　4、变电站的避雷器监测是系统工程，防雷效果不仅与防雷工程设计状况和施工质量有关，还与防雷产品质量有直接联系。避雷器在线监测系统是众多防雷检测技术和防雷装置的综合应用，只有合理配置、精心设计才能取得更好的防雷效果。

　　综上所述，在看完文章之后，大家是不是对于避雷器在线监测系统更感兴趣了呢？如果大家想要深入了解的话，可以随时来咨询我们！
