雷雨天经常会发生雷击事件，严重的会危及人们的生命安全，避雷器在线监测装置主要是预防雷电的危害，能起到保护作用。因此，安装该产品具有非常重要的作用。下面小编为大家介绍一下它的功能以及安装方法，一起来了解一下吧，看完你就知道了。

　　1、JSLK-3042T避雷器单元

　　过程层设备，采集避雷器泄漏电流，计算基波相角及各次谐波幅值，统计累计次数，记录雷击时间。

　　2、JSLK-3042T-B母线电压单元

　　过程层设备，采集避雷器所在母线电压，计算基波相角及各次谐波幅值，并就地测量环境温度、湿度。

　　3、监测主IED

　　间隔层设备，通信同步采集避雷器单元泄露电流和系统母线电压。计算阻性电流、阻容比，并根据泄漏电流和阻性电流诊断避雷器绝缘工况。将计算及诊断结果按IEC61850标准组织，上送站控层分析软件。

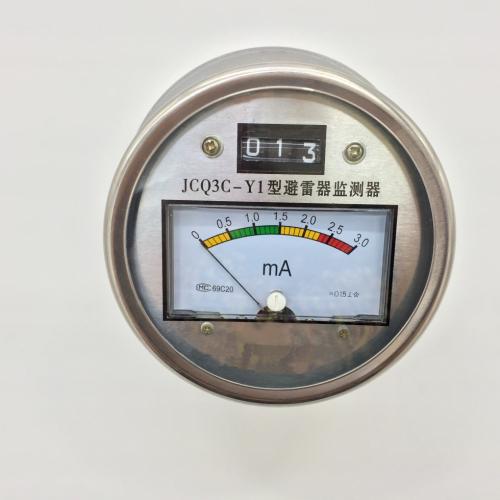

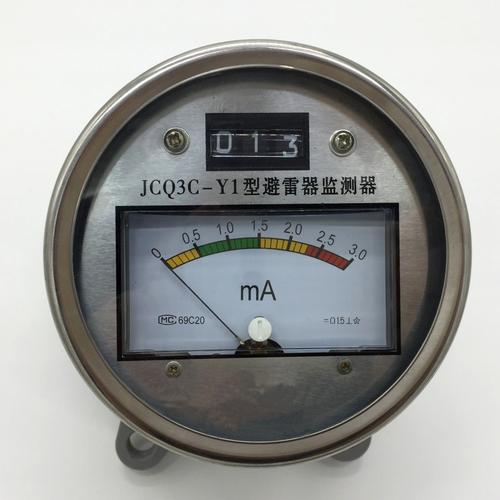

　　1、取样装置。其是将电流测试仪及放电计数器集合，并与避雷器串联于电网中运行，可以监视避雷器泄漏电流值，避雷器放电计数器指示避雷器放电次数。

　　当冲击到来时，电容通过非线性回路向计数器线圈放电阻指示避雷器放电次数。

　　2、安装取样装置时需在避雷器的瓷套根部装设一表面泄漏屏蔽环，以免表面污秽潮湿而引起的泄漏电流影响测量精度，然后，将光纤与光电变送器连接。

　　3、光电变送器是密封的铝合金机盒，可用抱箍固定在避雷器附近的电杆上，要求与三相避雷器保持足够的安全距离。

　　并且每相使用尽量短的光纤线缆(控制在10m内)固定好后，将3根光纤插入接头锁紧，接上与取样装置和与主控制室连接的通讯线缆。

　　4、光电变送器的另1个接头用途是当有多组避雷器同时安装在线检测远传系统时，将邻近的光电变送器相互连接。

　　以上就是小编为大家整理的避雷器在线监测装置产品功能以及安装技巧，大家可以去了解一下，如果有问题的话可以随时联系我们公司，希望可以帮到大家。
