JSLK-3045容性设备绝缘在线监测系统由JSLK-3045电流单元、JSLK-3045B电压单元、在线监测主IED和后台分析软件组成。系统可实现对变电站容性设备如变压器套管、电压互感器、电流互感器等运行工况的在线监测，分析并判断设备绝缘状态，及时发现故障隐患，为状态检修提供可靠保障。

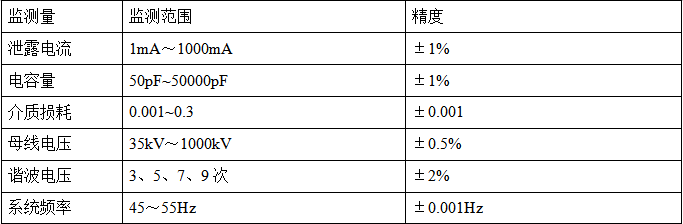

1、采用高精度有源零磁通互感器，根据被测电流大小自动选择放大倍数，实现高精度测量。

2、采用DSP设计，运用数字滤波和动态相量补偿算法，实现频率波动时仍保持数据的高精度。

3、采用分布式测量结构，传感器内置在装置里。装置外只有220V交流电源和通信接线，系统抗干扰能力强。

4、可带电安装，即不需要主设备停电安装，方便、快捷的接入系统。

5、系统具备二级阀值报警功能，可根据环境温湿度动态设定报警定值的加权系数，避免潮湿天气误报警。

对于电容性设备，通过高精度电流传感器测出设备末屏电流的幅度和相位与交流电源的相位差，电压传感器测出系统电压图的幅度和相位与交流电源的相位差。

通过这两信号幅度可计算出设备的电容量，通过这两信号相位与交流电源的差分量，可计算电容性设备的泄漏电流和系统电压的相位差，得出该容性设备的介质损失角。

对于金属氧化物避雷器，采用相同原理，通过电流与电压幅值和相位数据计算出MOA的阻性电流和阻容比。

1、JSLK-3045电流单元：过程层设备，采集容性设备泄漏电流，计算基波相角及各次谐波幅值。

2、JSLK-3045B电压单元：过程层设备，采集母线电压，计算基波相角及各次谐波幅值，并就地测量环境温度、湿度。

3、在线监测主IED：间隔层设备，同步采集容性设备泄露电流和系统母线电压。计算等值电容、介质损耗，并根据泄漏电流、等值电容和介质损耗诊断容性设备绝缘工况，将计算及诊断结果按IEC61850标准组织，上送后台软件。
