辅助设备运检网关机是一种通信装置，实现变电站Ⅱ区辅助设备监控系统设备与辅助设备集中监控系统之间的通信，为辅助设备集中监控系统监视控制、信息查询等功能提供协议转换及数据、模型、文件的传输服务。

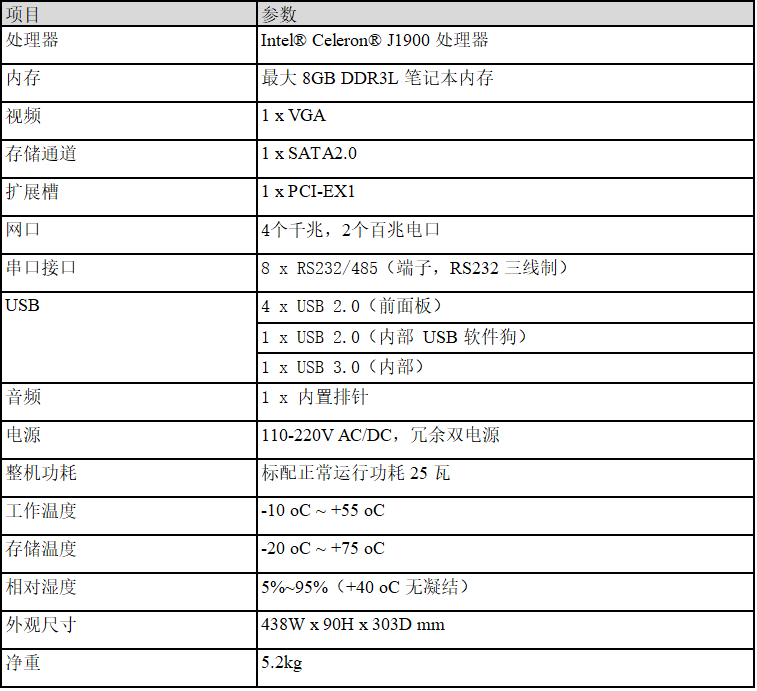

1、高计算性能：JSLK-800支持Intel Bay Trail J1900, 四核2.0GHz CPU，计算性能高，可满足数据通信网关机对处理器计算性能的要求。

2、高精度对时模块：JSLK-800支持高精度B码对时，精度可达50us，24小时守时误差小于300ms，满足现场对时和守时的要求。

3、掉电监测功能：自适应110/220VACDC电源供电，支持双电源输入，具备电源状态监测和掉电报警功能。

4、应用软件加密：板载序列号芯片，唯一序列号用于应用软件加密，使得安全加密更简单高效。

5、接口丰富，扩展容易：JSLK-800具有扩展多个串口和多个以太网口的功能，支持光口扩展，还可以根据需要灵活增加其他扩展通信接口。

6、6网8串，4USB，VGA，IRIG-B，支持双电源无缝切换。

7、下行支持遵循IEC-61850、IEC104、IEC103及TCP MODBUS等标准主流规约装置的接入。

8、上行支持IEC-61850数据转发和IEC-104转发带品质。

9、全面支持辅控专项功能测试、锁孔、门禁、视频转发等功能。

10、基于变电站SCADA监控系统的先进设计理念，可靠性和安全性高。

11、通过电力四级认证，符合IEC-61850-3标准，通过中国电科院的辅助系统集中监测和浙江的网关机入网检测。

1、管理平台化：在统一平台上实现各类辅助设备系统资源整合和优化配置、信息资源共享、系统间业务的无缝衔接。

2、监控智能化：利用智能传感器和传感网络采集数据及边缘计算结果，自动判断各类异常情况并告警，同时根据预设策略形成闭环自动控制，形成智能告警报告，及时将结果上报远方中心。

3、展现三维化：利用三维可视化技术手段来真实表现变电站全貌、各种辅助设备特征、细节、操作环境和运行过程，通过虚拟现实技术，使用户与三维变电站模拟仿真系统进行交互。

4、联动可视化：结合视频监控实现辅助设备告警视频联动、设备巡视视频联动、设备操作视频联动。

5、设计标准化：系统软硬件设计、通讯协议、应用界面、功能和性能均满足国家电网公司变电站辅助监控系统相关技术规范设计标准，并通过中国电力科学研究院的检测认证。

1、与就地模块(协议转换器)接口

（1）n就地模块与辅助网关机、辅助设备监控系统采用100M以太网RJ45接口。

（2）n通讯协议采用DL/T 860通信协议。

2、与辅助设备集中监控系统接口

n通过安全Ⅱ区调度数据网实现交互，采用100M以太网RJ45接口，采用DL/T 634.5104协议通信。

3、与主设备监控系统接口

（1）n通过Ⅰ区与Ⅱ区之间防火墙通信，采用100M自适应工业以太网RJ45接口通讯。

（2）n辅助设备监控系统接收主设备监控系统联动信息，消息采用UDP协议，报文格式遵循CIM/E语言格式规范。

4、与视频监控系统接口

（1）n通过Ⅱ区与Ⅳ区之间正向隔离装置通信，采用100M以太网RJ45接口通讯。

（2）n视频监控系统单向接收辅助设备监控系统联动信息，采用UDP协议,实现辅助设备监控系统联动数据的发送，接口协议遵循《辅助设备监控主机与视频监控主机之间的接口要求》。

5、与变电信息综合处理系统接口

（1）n通过安全Ⅳ区综合数据网实现交互，采用100M以太网RJ45接口。

（2）n通信采用《Q/GDW 1517.1电网视频监控系统及接口规范》B接口及扩展协议。
