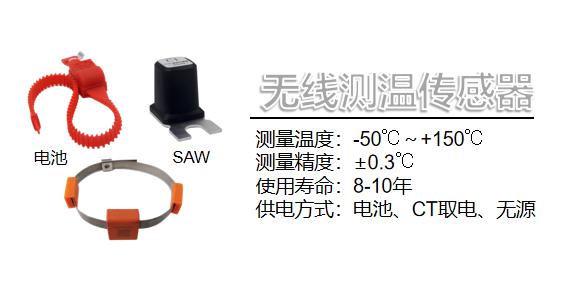

无线测温传感器用于解决发电厂、变电站的高压设备的温度在线监测问题，它采用短程无线通讯，利用空气自身的绝缘性解决了高压设备测温的绝缘性问题。

输出功率：+20dbm

传输距离：800m

测量精度：0.5℃

大气压力：80kPa~110kPa

耐地震能力：地震烈度7级

符合电工电子产品低温GB/T2423.1、高温GB/T2423.2的要求。

防水级别：IP68

1、无线测温传感器利用数字化故障指示器的卡线结构，可安装到高压输电线路上。运行时，指示器灌胶面上的导热板和温度探头紧贴在输电线路的下面，使得测温更准确、及时。利用绝缘操作杆和安装托杯，可带电装卸。

2、无线测温传感器采用测温盒与取电盒分离设计思路，之间通过很短的高温线缆进行连接，用户根据需要选择是否需要取电盒来做自取电。由于测温盒和取电盒体积很小，无高压绝缘和尖端放电问题。由于没有设计自动卡线结构，需停电装卸。

3、无线测温指示器（或无线测温盒）实时采集温度，越限时立即通过无线跳频方式主动上报。当温度变化不大时，测温指示器每隔一段时间主动上报一次当前温度值。

4、测温指示器整机（含RF无线模块）功耗极低，设计寿命为15年（无线通讯除外），内置锂亚电池寿命保证为10年。

5、无线测温盒可在线设置测温指示器的温度和温升越限门槛值，温度越限时立即上报，无线测温指示器还可设置速断、过流等参数，电流越限时立即上报并翻牌、闪灯指示。

6、无线测温指示器（或无线测温盒）采用特殊等电位电路设计，在强电磁环境下能可靠工作。

7、从导线10A负荷电流起取电，负荷电流每增加5A，则减少电池功耗10uA。当负荷电流大于20A时，无线测温指示器即获取足够无线通讯电能，满足无线通讯需要，因此测温指示器已按免维护设计。

8、RF模块采用无线调频通讯，开放频点，分频控制，多点通讯数据不冲突，采用全球4字节地址编号，组网灵活、方便，参见LPK-RF产品介绍。

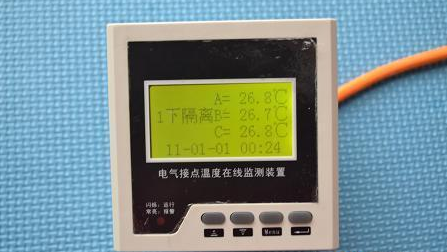

9、由于能从导线取到电能，无线测温指示器（或无线测温盒）可通过调节发射功率，直接与LPK-DCU系列数据采集器（或监控后台）进行无线通讯，省略无线中继（或温度显示终端）等中间环节。

温度等测量数据通过LPK-DCU系列数据采集器转发给主站系统，主站命令、参数等也可以通过LPK-DCU系列数据采集器转发给无线测温指示器。

1、无线测温。

2、监测负荷电流和线路电压。

3、短路/断线故障检测与指示（翻牌、闪灯）。

4、从输电线路自取电。

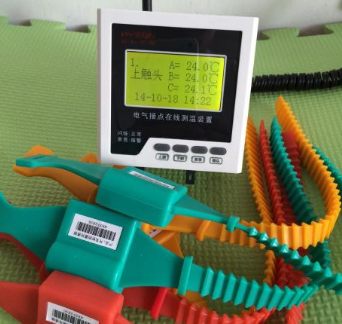

1、采用不锈钢自锁紧扎带，适用于各种母排、出线、小车动触头、刀闸、电缆头、瓷瓶头等的测温。

2、采用高分子耐高温柔性表带式结构，适用于小车静触头内、小车动触头的测温，瓷瓶头等的测温。

3、安装在室外变电站线缆(或刀闸)等园柱体上进行温度监控，装置上半圆型卡座可适合安装直径为20mm~40mm线缆(或刀闸)等园柱体。

4、安装在室内母排螺柱上进行温度监控，装置上下半圆型卡座可适合安装在直径为8mm~30mm螺柱。

5、安装在室内母排上进行温度监控，装置底部可用固化导热胶粘在母排上、并用高分子扎带捆绑固定。
