一、环网保护柜介绍

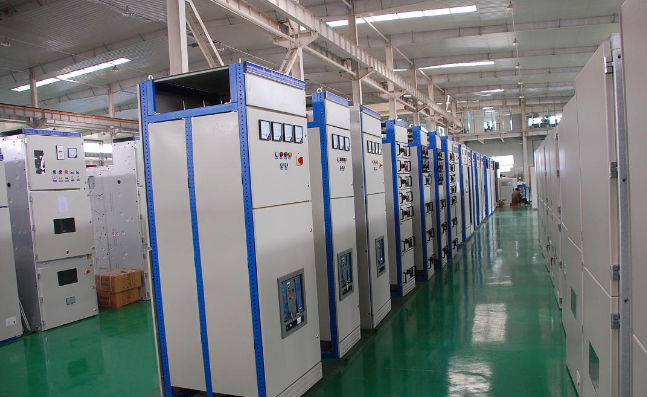

环网柜（Ring Main Unit）是一组输配电气设备（高压开关设备）装在金属或非金属绝缘柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。

二、环网保护柜原理

是为了实现线路互供，即不同的线路从不同的变电站出来后，互相拉手，正常情况下联络断开，各自运行，但一旦某个变电站停电，就可以把停电的变电站的由变电站线路断开，把联络合上，让另一个变电站带原本由原变电站带的负荷。

或者某个线路或变电站带负荷过高，而另一个带负荷过低，则可以有选择性的从某个联络点断开，由负荷较低的线路或变电站来带分担一部分负荷，这样既保证了供电的可靠性，也保证了电网的稳定运行。

三、环网保护柜优势

1、节约投资：1台sf6开关柜即使加上高压熔断器，造价也就1万多，采用ABB施耐德开关也就3万多。比起断路器柜随随便便3万起步的造价，进口开关甚至可以到10万一台，成本上是节省了很多。

2、保护效果好：采用负荷开关配限流熔断器组合对变压器的保护效果优于断路器开关，因为熔断器可以在10ms内迅速切断短路电流，防止变压器被烧坏。

而断路器开关断开要包含继电器保护时间、固有分闸时间、燃弧时间，这3个周期加起来可能要60ms。而变压器发生短路故障如果在20ms内断开则不会发生爆炸。

3、体积小，占地面积少：环网柜体积小，相比断路器柜、中置柜都可以省下不少的空间，甚至可以把环网柜集中在一个箱体内，组成环网开关站，发生故障可以快速切断电源。

4、安装方便，便于扩展：环网柜安装方便，不必开挖基础沟，只要将开关柜固定在槽钢上即可。需要添加柜子时，和原有开关柜并列安装，水平母线连接即可。

5、恢复供电时间短。环网柜内每个开关站都装有智能模块，值班人员可以足不出户观察环网柜运行情况，完成故障判断、故障隔离、系统恢复供电。

四、环网保护柜作用

环网柜的作用是联系环网线路，提高线路的供电可靠性，如环网线路合环运行或环网线路负荷割接等。环网柜在环网中的使用部位不同，在分类上也略有不同，主要有进线环网柜、出现环网柜和联络环网柜等。

五、环网保护柜分类

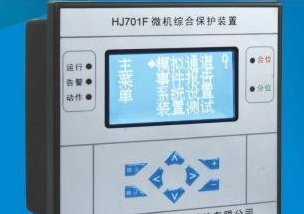

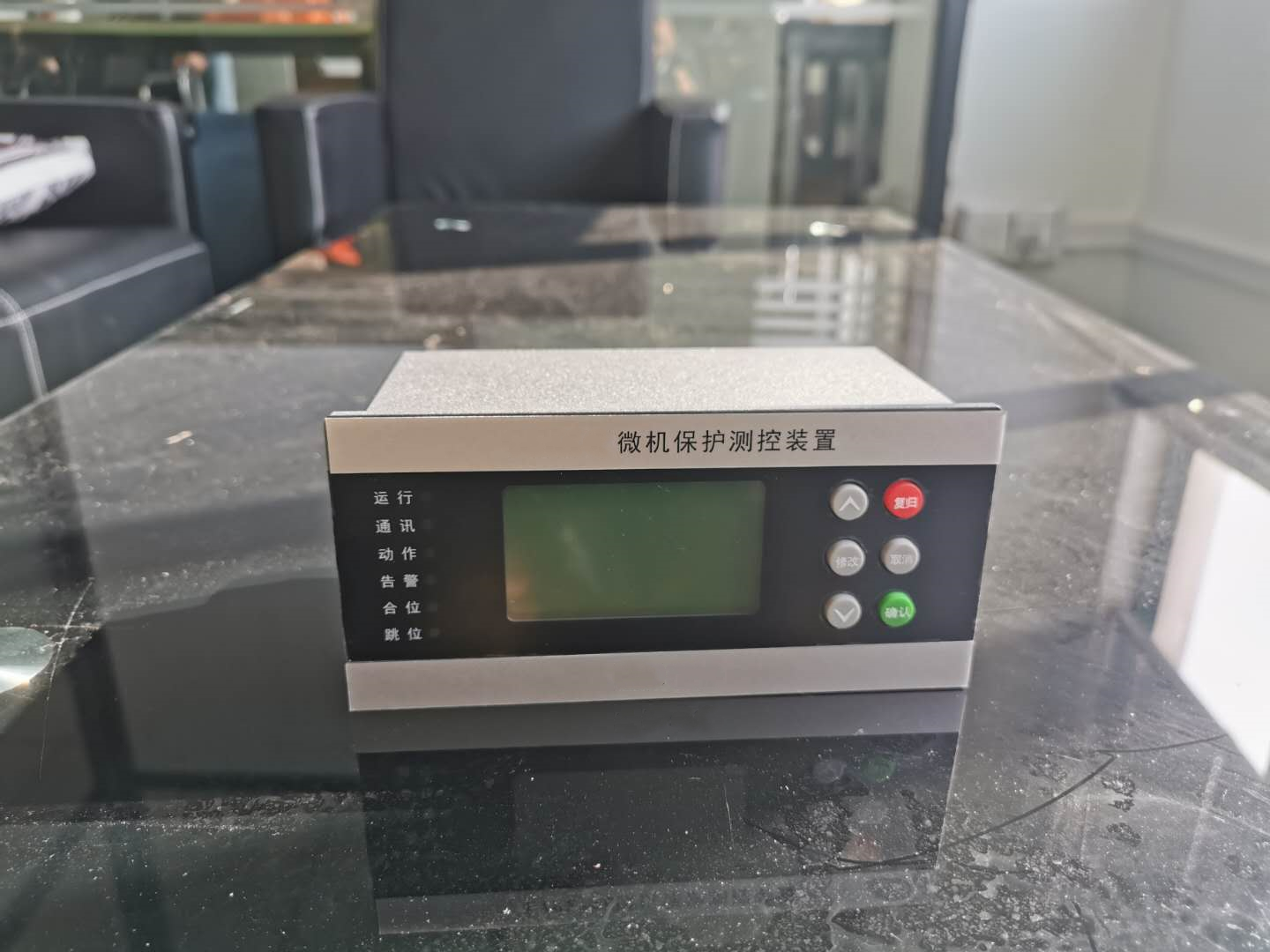

1、真空式环网柜：真空式环网柜是新一代环保型固体绝缘真空环网柜产品，该产品采用真空断路器+微机保护装置，所有导电回路全部用环氧树脂或硅橡胶包裹，保证了运行和操作的高安全性，使用电压等级高可达24KV。

2、SF6 环网柜：SF6环网柜是一种能够随意组合成多回路进出具有切换、联络、保护电力系统功能的以负荷开关作为核心部件的空气绝缘或气体绝缘的中压电器组合设备。它的主回路核心部件是由SF6负荷开关或及附加的断路器及其他一次的辅助电器组成。

3、产气式环网柜：产气式环网柜是利用固体产气的材料（如有机玻璃）制成灭弧元件，开关分合电流时，在电弧的作用下，产气材料分解出气体，使电弧冷却而熄灭。具有分合电流越大，电弧越强，分解的气体越多，灭弧效果越好。

4、压气式环网柜：压气式环网柜因采用压气式负荷开关而命名。压气式开关是利用压缩空气吹弧，分闸时，压气活塞快速运动，将气缸内的空气压缩，当灭弧触头分离产生电弧时，压缩气体经喷口吹向电弧，使电弧拉长，在电流低点熄灭，压气式负荷开关一般转移电流在1kA左右，达到50 kA的关合短路电流，热稳定电流一般是20kA/3s。
