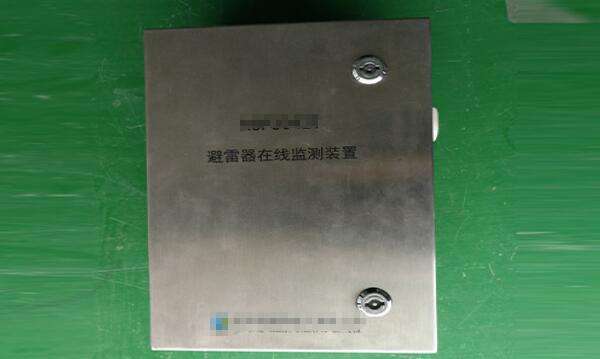

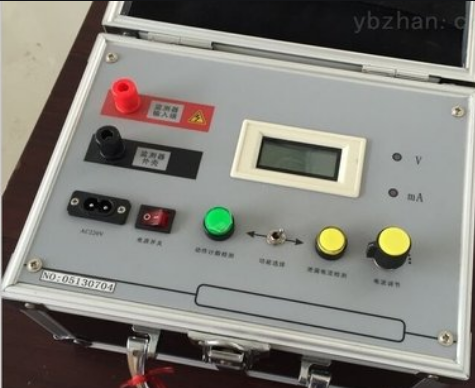

JSLK-3042T避雷器在线监测系统由JSLK-3042T避雷器单元、JSLK-3042T-B母线电压单元、监测主IED和后台分析软件组成。系统可实现对金属氧化物避雷器运行工况的在线监测，分析并判断设备的绝缘状态，及时发现故障隐患，为状态检修提供可靠保障。

1、采用高精度有源零磁通互感器，根据被测电流大小自动选择放大倍数，实现高精度测量。

2、采用DSP设计，运用数字滤波和动态相量补偿算法，实现频率波动时仍保持数据的高精度。

3、采用分布式测量结构，传感器内置在装置里。装置外只有220V交流电源和通信接线，系统抗干扰能力强。

1、JSLK-3042T避雷器单元：过程层设备，采集避雷器泄漏电流，计算基波相角及各次谐波幅值，统计累计次数，记录雷击时间。

2、JSLK-3042T-B母线电压单元：过程层设备，采集避雷器所在母线电压，计算基波相角及各次谐波幅值，并就地测量环境温度、湿度。

3、监测主IED：间隔层设备，通信同步采集避雷器单元泄露电流和系统母线电压。计算阻性电流、阻容比，并根据泄漏电流和阻性电流诊断避雷器绝缘工况。将计算及诊断结果按IEC61850标准组织，上送站控层分析软件。

1、取样装置。其是将电流测试仪及放电计数器集合，并与避雷器串联于电网中运行，可以监视避雷器泄漏电流值，避雷器放电计数器指示避雷器放电次数。当冲击到来时，电容通过非线性回路向计数器线圈放电阻指示避雷器放电次数。

2、安装取样装置时需在避雷器的瓷套根部装设一表面泄漏屏蔽环，以免表面污秽潮湿而引起的泄漏电流影响测量精度，然后，将光纤与光电变送器连接。

3、光电变送器是密封的铝合金机盒，可用抱箍固定在避雷器附近的电杆上，要求与三相避雷器保持足够的安全距离并且每相使用尽量短的光纤线缆(控制在10m内）固定好后，将3根光纤插入接头锁紧，接上与取样装置和与主控制室连接的通讯线缆。

4、光电变送器的另1个接头用途是当有多组避雷器同时安装在线检测远传系统时，将邻近的光电变送器相互连接。

5、显示报警装置。该装置接收每个避雷器的泄漏电流测鼍数据和避雷器放电次数，并将数据进行处理与比较．一旦发现有泄漏电流超过预先整定的报警值时，就发出报警信号，并通过网络将数据传送至主控中心，实现远方自动巡测。
