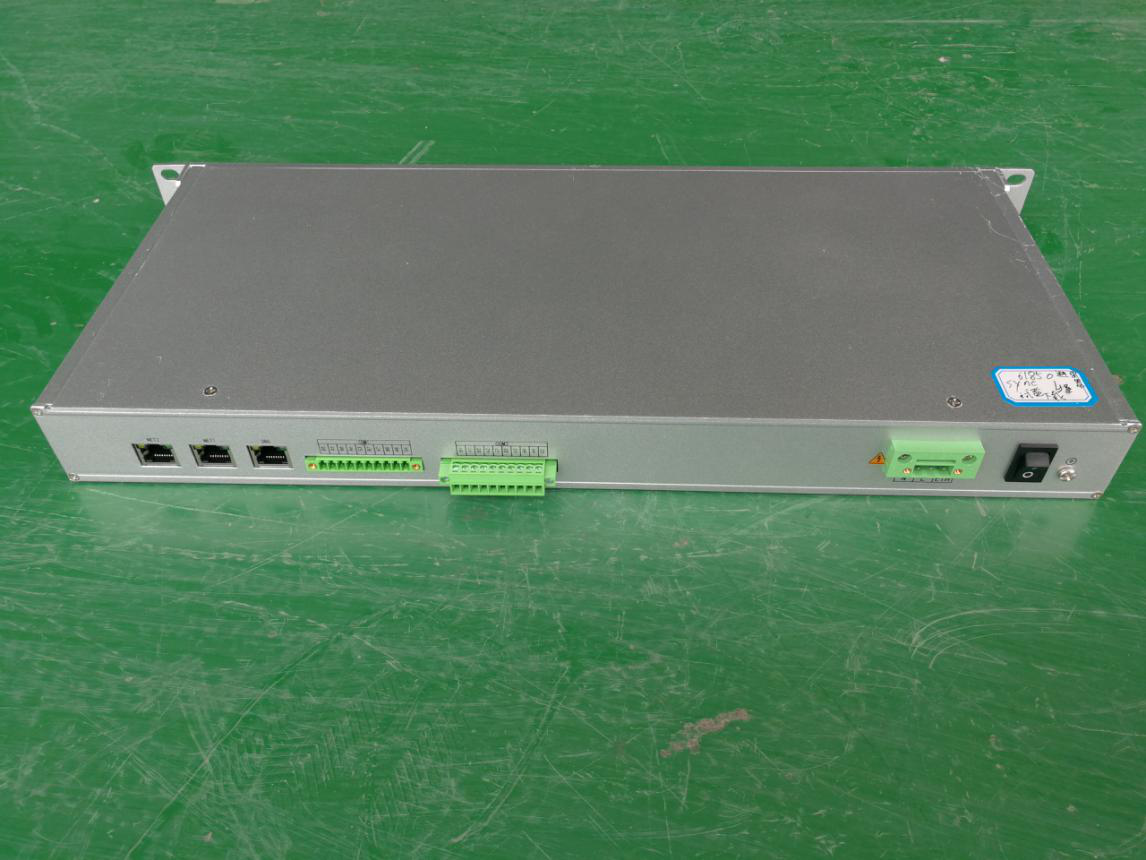

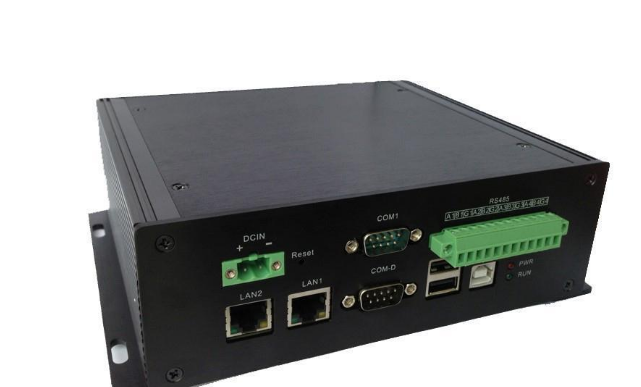

iec61850规约转换器（2网8串）_江苏联控电气科技有限公司

规约转换器是针对国内发配电、用电、工矿企业、楼宇自化为目标的智能化管理和控制系统而设计。通过标准接口和标准通信协议转发现场系统数据，是配电监控或调度、电量集抄、负荷控制、楼宇自控、DCS、消防等系统中的通讯枢纽。

规约转换器可直接管理各类底层通信装置，处理后的信息通过以太网或串行口送给监控后台，或送到远方调度主站。

规约转换器从元器件到结构部件完全采用工业级标准规划，在EMC和安规防护方面更是采用加强型设计，以确保其在极端恶劣环境中能可靠、持久、稳定运行。

1、整机部件采用工业级元件、工艺设计，是真正的能在高低温（-25℃～+75℃）条件下稳定运行的产品。

2、功耗低，能可靠稳定运行在-40℃～+80℃的环境中。CPU无须散热处理，稳定性非常好。

3、系统运行可靠，采用两种板贴工业级外部存储Flash 存储用户数据，可读写。系统的可靠性大大提高。另外还配置有USB接口，用于数据存储、备份和系统升级。

4、应用PCB设计和高速分析方法，产品PCB板、串行接口等采用完整信号完整性分析技术，电源采用完整性分析技术验证设计供电网络，以保证产品可靠性和稳定性设计目标要求。

5、通讯管理机的任一通信端口均可灵活设置成为装置端口或主站端口。可同时与多个主站（数据不限）进行通讯。

6、基于Windows平台运行、绿色免安装的服务软件。支持远程和当地参数设置、修改、数据导出、查询、故障诊断等操作。支持系统远程升级、断点续传，可避免信号不好导致升级失败，升级过程不影响装置的正常采集和通讯。

规约转换器主要用于各种自动化网络通信场合，进行通讯规约的转换。通过RS232/422/485等串行接口以及以太网接口与继电保护、故障录波器、电度表、直流屏等装置进行数据通讯，经程序处理后通过以太网口或串口，按照用户指定的通信规约标准送往监控后台或其他应用系统。

该产品适应恶劣的现场运行条件，可广泛应用于各类自动化系统的分布式数据采集与协议转换环境中。

变电站内的站内设备有很多，如保护装置、测控装置、直流系统、消弧接地系统往往不是一个设备厂家，这些设备厂家的通信规约各不相同。为了保证站内通信的正常，变电站监控系统生产厂家需要设置规约转换器，将不同厂家的设备规约转换成同一规约标准并接入站局域通信网内，从而实现监控功能。
